18650 litiumpariston liitäntä

2020-09-28 01:37

Varsinaisessa akkukäytössä vaaditaan usein korkeaa jännitettä ja suurta virtaa, joiden on kytkettävä useita yksittäisiä akkuja sarjaan tai rinnan (tai molempiin), kutsumme sitä akkupakkaukseksi. 18650 litiumakkupakkaus tarvitsee tietyn standardin.

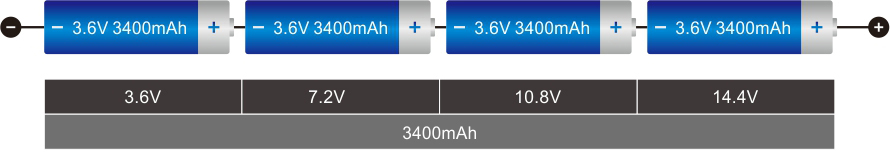

18650 akku sarjassa: Kun useita 18650 litiumakkuja kytketään sarjaan, akkupaketin jännite on kaiken akkujännitteen summa, mutta kapasiteetti pysyy ennallaan.

Kaavio 18650-4S-yhteydestä

18650 akku rinnakkain: Jos kytket useita 18650 litiumparistoja rinnakkain, saat enemmän virtaa. Litiumakun rinnakkaiskytkentä pitää jännitteen vakiona, kun taas kapasiteetti kasvaa. Kokonaiskapasiteetti on kaikkien yksittäisten litiumakkujen kokonaiskapasiteetin summa.

Kaavio 18650-4P-yhteydestä

18650-akun sarja- ja rinnakkaisliitäntä: sarja- ja rinnakkaiskytkentätapa on kytkeä useita litiumakkuja sarjaan ja sitten kytkeä akkupaketit rinnan. Se ei vain paranna lähtöjännitettä, vaan myös kapasiteettia.

18650-2S2P Kytkentäkaavio

  • Sarja- ja rinnakkaisliitäntä litiumparistot tarvitsee akkukennojen sovitusta.
    Litiumakkujen yhteensopivuusstandardit: jännite≤10mV vastus ≤5mΩ kapasiteetti ≤20 mA
  • Akku samalla jännitteellä
  • Eri akuilla on eri jännitteet. Rinnankytkennän jälkeen korkeajänniteakku lataa pienjänniteakkua, mikä kuluttaa virtaa ja voi johtaa onnettomuuksiin.
  • Saman kapasiteetin akku
  • Liitä eri kapasiteetiltaan omaavat akut sarjaan. Esimerkiksi sama akku voi olla erilainen kuin ikääntymisaste. Pienen kapasiteetin akut purkautuvat ensin täysin, sitten sisäinen vastus kasvaa. Sinun on myös käytettävä samaa akkua, jos kytket sarjaan. Muussa tapauksessa eri kapasiteetin akkujen sarjaan kytkemisen jälkeen (esimerkiksi sama akku voi olla erilainen ikääntymisasteeltaan) pienen kapasiteetin akut purkautuvat ensin täysin, sitten sisäinen vastus kasvaa.
  • Tällä hetkellä suuren kapasiteetin akut purkautuvat pienikapasiteettisten akkujen sisäisen resistanssin kautta ja sitten käännetään lataus. Tällä tavalla kuorman jännite pienenee huomattavasti, akku ei pysty toimimaan ja suurikapasiteettinen akku vastaa vain pienen kapasiteetin akkua. Pitkäaikainen käyttö voi aiheuttaa onnettomuuksia.
  • Akkupakkaus vaatii suurta yhtenäisyyttä (kapasiteetti, sisäinen impedanssi, jännite, purkauskäyrä, syklin käyttöikä).
  • Akun käyttöikä on lyhyempi kuin yksittäisen akun.
  • Eri akuilla on eri jännitteet. Rinnankytkennän jälkeen korkeajänniteakku lataa pienjänniteakkua, mikä kuluttaa virtaa ja voi johtaa onnettomuuksiin.
  • Sitä on käytettävä rajoitetuissa olosuhteissa (mukaan lukien lataus, purkausvirta, lataustila, lämpötila jne.)
  • Kun litiumakku on muodostettu, akun jännite ja kapasiteetti kasvavat huomattavasti, joten se on suojattava. Se tarvitsee myös lataustasapainon, lämpötilan, jännitteen ja ylivirran valvonnan.
  • Akun on täytettävä suunnitteluvaatimukset jännitteen ja kapasiteetin suhteen.
